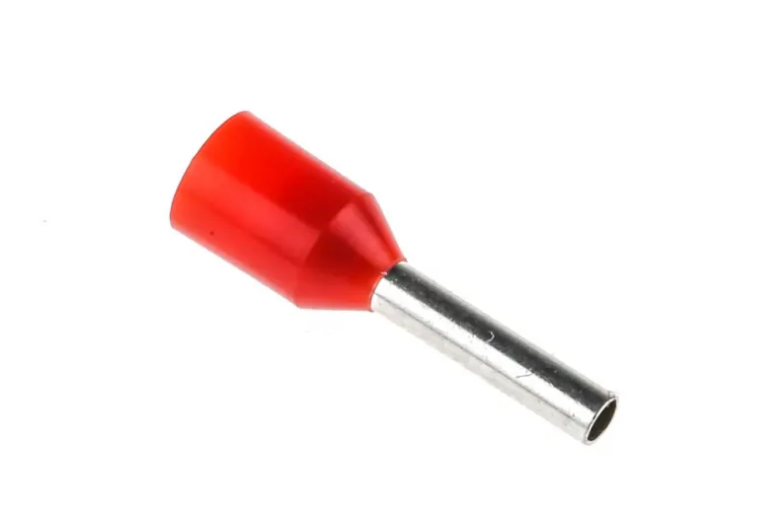

Aderendhülsen bei Kabeln: Warum sie sinnvoll und wichtig sind

In Europa sind Aderendhülsen bei der Verkabelung ein wichtiger Standard – aber auch andere Länder sehen immer mehr Vorteile darin. Aus gutem Grund, denn die kleinen Hülsen bieten nicht nur eine höhere Sicherheit, sondern eignen sich auch besser als beispielsweise Lötzinn.

Auch andere Länder nehmen sich an Europa ein Beispiel und verwenden immer mehr Aderendhülsen

Es klingt, als seien Aderendhülsen eher ein europäisches als ein amerikanisches Phänomen – und das hat einen guten Grund. Um die CE-Zertifizierung zu erhalten, müssen elektrische Geräte Litzen, die in einen Schraub- oder Federanschluss eingeführt werden, mit Aderendhülsen abschließen. In den Vereinigten Staaten gibt es keine solche Vorschrift, so dass Aderendhülsen in amerikanischen Geräten nicht üblich sind. Die Vorteile von Aderendhülsen lassen sich jedoch kaum leugnen, und sie scheinen sich immer mehr durchzusetzen, da sie technisch sehr sinnvoll sind.

Das Prinzip und die Lösung von Aderendhülsen

Zum Verständnis des Prinzips klemmen Sie ein kleines Stück isolierte Litze beliebigen Querschnitts ab. Litzen sind flexibel, einer der Gründe, warum sie bei mobilen Anwendungen und in Bereichen, in denen Vibrationen auftreten können, eher verwendet werden als Volldraht. Trotzdem ist sie etwas steif, was zum Teil der Isolierung zu verdanken ist, die die Litzen des Leiters umhüllt, sie in engem Kontakt hält und die Verdrillung oder den Verlauf der einzelnen Litzen aufrechterhält. Ziehen Sie nun ein Stück der Isolierung von einem Ende ab. In den meisten Fällen wird die Lage der Litzen zumindest teilweise gestört – sie verdrehen sich ein wenig. Wenn Sie mehr Isolierung abziehen, werden die Litzen immer weiter auseinander gezogen. Wird die gesamte Isolierung entfernt, verliert der Leiter seine strukturelle Integrität und zerfällt in einzelne Litzen.

Genau dieses Problem wird durch Aderendhülsen gelöst: Sie sorgen dafür, dass die Litzen des Leiters auch nach dem Abisolieren noch eng beieinander liegen und die Verbindung ihren vollen Nennstrom führen kann. Ohne Aderendhülse neigen abisolierte Litzen, die in Schraubklemmen komprimiert werden, dazu, sich auseinander zu spreizen, wodurch sich die Anzahl der einzelnen Litzen, die in festem Kontakt mit der Klemme stehen, verringert. Der Widerstand derartiger Anschlüsse ist wesentlich höher als bei ordnungsgemäß mit Aderendhülsen versehenen Verbindungen.

Die Probleme einfach wegpressen – Crimpverbindungen

Eine Verbindung mit Aderendhülsen bietet jedoch mehr als nur einen geringeren Widerstand. Wie andere Quetschverbindungen werden die Litzen innerhalb einer ordnungsgemäß angebrachten Aderendhülse einem enormen Druck ausgesetzt, wobei sie axial gedehnt und radial verformt werden. Durch die Dehnung wird die Oxidation an der Oberfläche der Litzen aufgebrochen und verdrängt, während die radiale Kompression die Lufträume zwischen den Litzen beseitigt. Dadurch ist die Crimpverbindung besser gegen Oxidation geschützt als ein nicht gecrimpter Draht, wodurch die Langlebigkeit der Verbindung erhöht wird.

Was ist an der Verwendung einer Aderendhülse besser als am Verzinnen der Drähte mit Lötzinn?

Aufgrund der unterschiedlichen Wärmeausdehnung von Kupfer und Lötzinn kann es im Laufe der Zeit zu losen Verbindungen kommen, weil sich das Lötzinn durch die Hitze in der Verbindung in unterschiedlichem Maße ausdehnt und zusammenzieht. Wenn die Verbindung abkühlt, löst sich die Schraubklemme mit der Zeit und verursacht immer höhere Widerstände, und der Kreislauf beginnt von neuem – nur jedes Mal etwas schlechter.

Das Zinn des Lötzinns ist nämlich außerdem ziemlich weich, und die Anschlussstelle verformt es im Laufe der Zeit, was ebenfalls langsam zu losen Verbindungen mit hohen Widerständen führt. Wenn das Lot den Draht hochzieht, bildet sich dort, wo das Lot endet und die Litze beginnt, ein Bereich mit potenziellen Fehlern. Die Litze birgt ein großes Potenzial für innere Schäden, die man nicht sehen kann, weil sie normalerweise unter der Isolierung der Litze enden.

Aderendhülsen haben klare Vorteile gegenüber einfachen Litzen, und bei Hochstromanwendungen sollte man sie unbedingt mit Schraubklemmen oder überall dort verwenden, wo die Zugentlastung in der Abschirmung hilfreich ist. Darüber hinaus verleihen sie einem Projekt ein sauberes, professionelles Aussehen, so dass selbst bei unkritischen Anwendungen in der Regel Litzenanschlüsse mit Aderendhülsen versehen werden.
